当前位置：首页>产品中心 >真空断路器系列 >ZW8－12加高型系列户外高压真空断路器

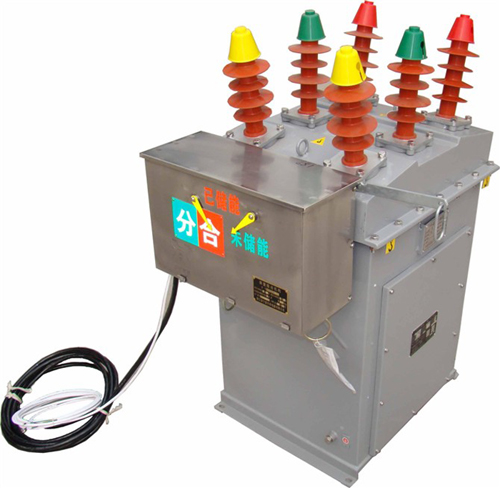

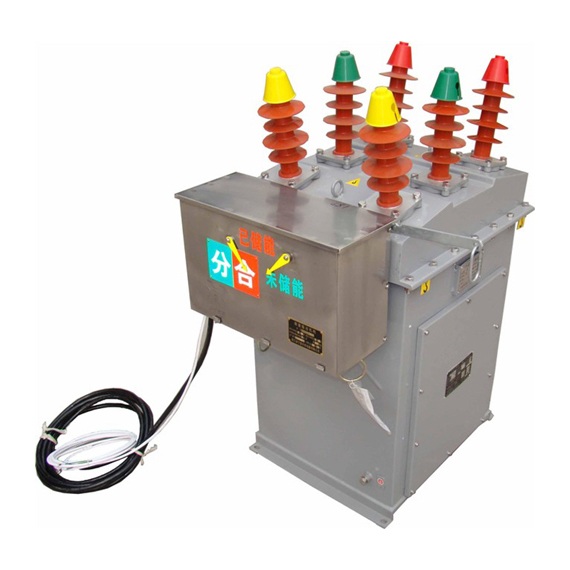

ZW8－12加高型系列户外高压真空断路器

电话：15067800862
  • 详细信息

概述
ZW8－12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。

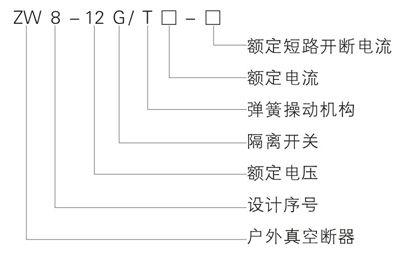

型号及其含义
主要技术参数
序号
名称
单位
数据
6.3KA
12.5KA
20KA
1
额定电压
kV
12
2
最高工作电压
kV
12
3
额定电流
A
630
4
额定短路负载开断电流
kA
6.3
12.5
20
5
额定短路关合电流(峰值)
kA
16
31.5
50
6
额定峰值耐受电流
kA
16
31.5
50
7
额定短时1min耐受电流
kA
6.3
12.5
20
8
额定绝缘水平
工频耐压(干式)
kV
42
雷电冲击耐压(峰值)
75
9
额定操作顺序

分-0.3S-合分-180S-合分
10
机构寿命
次
10000
11
额定短路开关电流开关次数
次
30
12
操作机构额定合闸电压
V
110,220
13
操作机构额定分闸电压
V
110,220
14
触头开距
mm
11±1
15
超行程(触头弹簧压缩长度)
mm
3
16
三相分、合闸不同期性
ms
≤2
17
触头合闸弹跳时间
ms
≤2
18
平均分闸速度
m/s
1.0±0.2
19
平均合闸速度
m/s
0.7±0.15
20
分闸时间
最高操作电压下
s
0.015-0.05
最低操作电压下
0.03-0.06
21
合闸时间
s
0.025-0.05
22
各相主回路电阻(组合断路器主回路电阻)
μΩ
≤120(≤200)
23
动静触头允许磨损累计厚度
mm
3

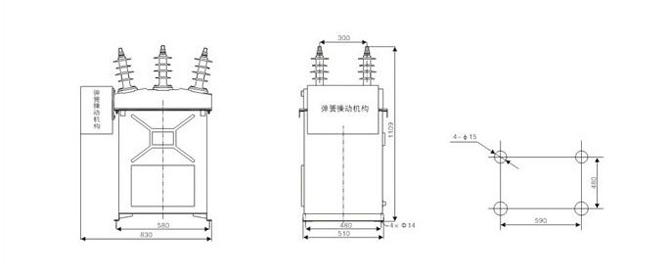

外形及安装尺寸图


ZW8-12系列户外高压真空断路器
ZW6-12/630-1620型户外高压真空断路器
