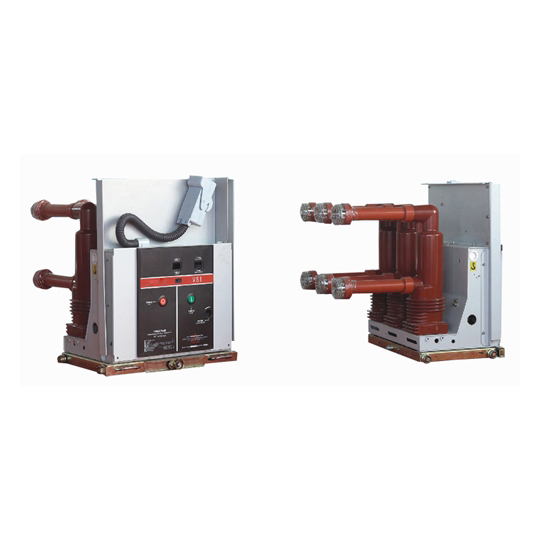

VS1-24型户内高压真空断路器

产品分类PRODUCT CATEGORY

联系我们CONTACT US

电话：15067800862
邮箱：245589194@qq.com
地址：上海市松江区小昆山镇港业路158弄2号K62幢
网址：http://www.cnmbdl.com

当前位置：首页>产品中心 >真空断路器系列 >VS1-24型户内高压真空断路器

电话：15067800862

详细信息

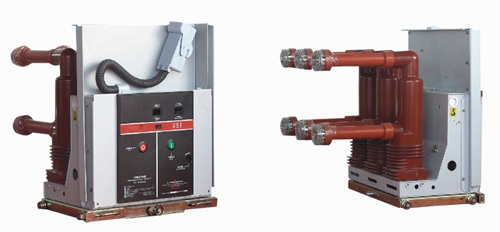

概述

VS1-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用.

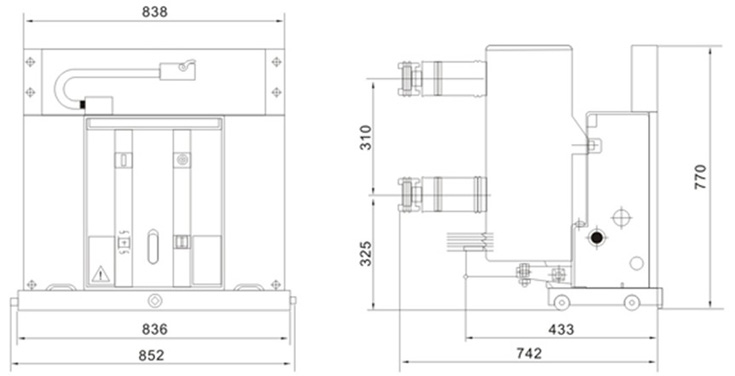

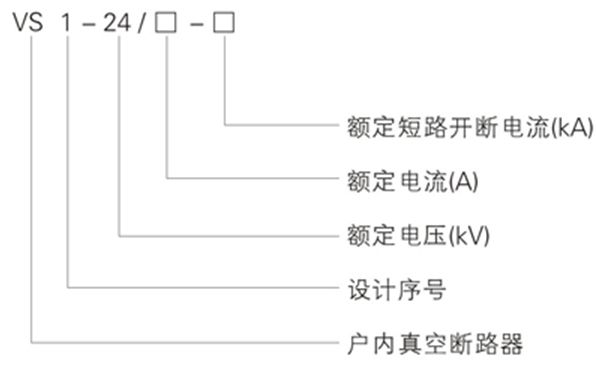

型号及含义

主要技术参数

序号	项目	单位	数据
	额定电压	kV	24
	额定短时工频耐受电压(1min)		65/79(相间，对地/断口)
	额定雷电冲击耐受电压(峰值)		125/145(相间，对地/断口)
	额定频率	Hz	50
	额定电流	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
	额定短路开断电流	kA	20/25	31.5	40
	额定短时耐受电压	kA	20/25	31.5	40
	额定短路持续时间	S	4
	额定峰值耐受电流	kA	50/63	80	100
	额定短路关合电流	kA	50/63	80	100
	二次回路工频耐受电压(1min)		200
	额定单个/背对背电容组开断电流	A	630/400(40kA为800/400)
	额定电容器组关合涌流		12.5(频率不大于1000Hz)
	机械寿命	kA	20000
	额定电流开断次数(电寿命)	kA	20000
	额定短路电流开断次数	次	50(40kA≤30)
	动、静触头允许磨损累计厚度	mm	3
	储能时间	s	≤10
	触头开距	mm	16±1
	超行程	mm	3.5±0.5
	触头合闸弹跳时间	ms	≤2(40kA≤30)
	三相分、合闸不同期性	ms	≤2
	平均分闸速度(触头分开-8mm)	m/s	1.5±0.2
	平均合闸速度(8mm-触头闭合)	m/s	0.8±0.2
	主导电回路电阻	μΩ	≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)
	额定操作顺序		分-0.3s-合分180s-合分
