概述：

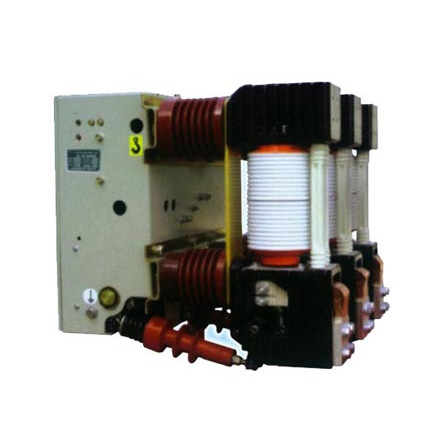

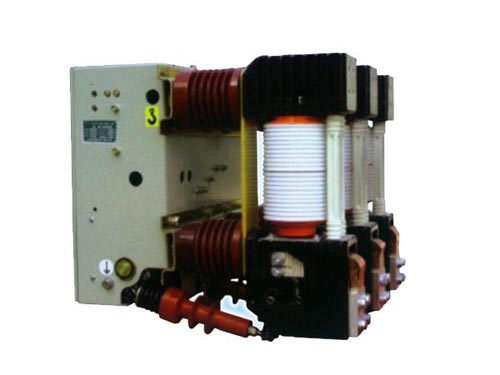

ZN68-12系列真空断路器为额定电压12KV三相交流50Hz的户内高压开关设备,是引进德国西门子公司技术制造的产品.本断路器的操作机构为弹簧储能式.可以用交流或直接操作,也可用手动操作,适用于发电厂,变电所等输配电系统的控制或保护,尤其适用于开断重要负荷及频繁操作的场所.
ZN68-12型真空断路器能与KYN -40.5,KYN1-35,GBC-35型等系列开关柜配套的主开关.断路器安装于开关柜内的手车上,作为可移动单元.同时断路器也可装于XGN-40.5开关柜内进行固定安装.本断路器机构与开关一它,专用的弹簧储能式操动机构,可以用交流直流储能操作,也可用手动操作. ZN68-12重要参数： 1 额定电压 KV 12 2 最高工作电压 KV 12 3 额定电流 A 630 1250 630 1250 630 1250 4 额定短路开断电流 KA 20 25 31.5 5 额定短路关合电流 KA 50 63 80 6 额定锋值耐受电流 KA 50 63 80 7 4S额定短路耐受电流 KA 20 25 31.5 8 额定绝 缘水平工频耐压（额定开断前后） KV 42(断口18) 冲击耐压（额定开断前后） 75(断口84) 9 额定操作顺序分-0.3S-合分-180S-合分 10 机械寿命次 10000 11 额定短路开断电流开断次数次 50 12 操动机构额定合闸电压(直流) V 110,220 13 操动机构额定分闸电压(直流) V 110,220 14 触头开距 mm 11±1 15 超行程(触头弹簧压缩长度) mm 3.5±0.5 16 三相分合闸 ms ≤2 17 触头合闸弹跳时间 ms ≤2 18 平均分闸速度 m/s 0.9～1.2 19 平均合闸速度 m/s 0.5～0.8 20 分闸 时间最高操作电压下 s ≤0.05 最低操作电压下 ≤0.08 21 合闸时间 s 0.1 22 各相主回路电阻 u Ω 60 50 23 动静触头允许磨损累积厚度 mm 3 |
