一、产品概述


FZW28F-12型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，采用真空灭弧、SF₆气体做绝缘介质。

     本产品符合下列标准：

     GB3904-2004     3.6 kV～40.5 kV高压交流负荷开关

     GB/T11022       高压开关设备和控制设备标准的共用技术要求

     本说明书描述了户外分界真空负荷开关的结构、功能和安装调试方法。

     FZW28F-12型户外分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10 kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10 kV配电线路用户进线的T接或用户末端，也可用于符合要求的其他分支线连接处。

二、使用环境和条件


●      周围空气温度上限不超过40℃，下限不超过-45℃；

●      风速不大于35m/s；

●      海拔不高于1000m,地震烈度不超过8度；

●      环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；

●      覆冰厚度不超过10㎜；

●      安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；

●      中性安接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

3、  型号命名及其含义

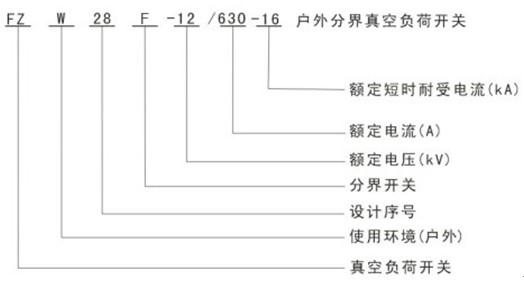

3.1 负荷开关型号命名及含义

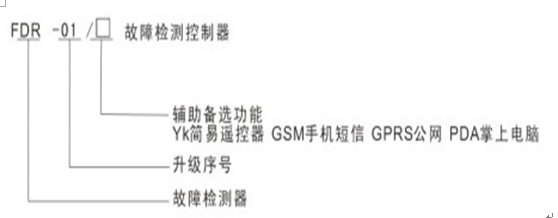

3.2 控制器型号命名及含义

4、  基本机构

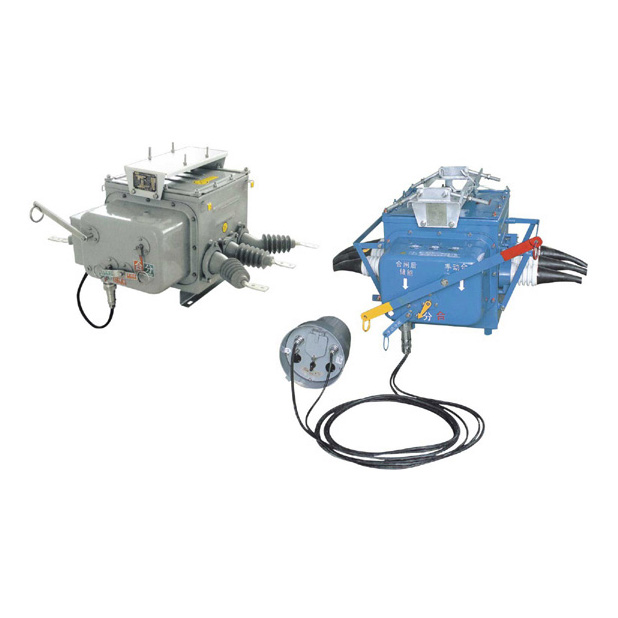

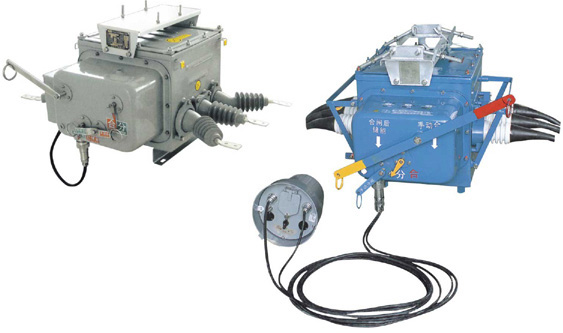

 分界开关由引进东芝技术的VSP5-12真空负荷开关、故障检测控制器两大部分组成。通过航空插座及户外密封控制电缆进行电气连接。

 采用真空灭弧，SF₆气体绝缘，内置主回路隔离刀与灭弧室串联，绝缘性能高。

 改进型的电磁机构，可以进行电动、手动合分。

 开关上方设置压力释放区域，设有“翻牌”指示。

 内置零序和短路保护电流互感器；内置（或外置）电压互感器，提供操作电源。

 整套结构为免维护设备。

5、   技术参数

5.1 开关额定参数

注： 1.当产品使用场所的海拔高于1000m，绝缘耐压应进行相应的修正。

2.当内置PT时，禁止极间耐压。

5.2 控制器技术参数

5.3 电流互感器

     内置1只穿芯式零序CT，变比为20/1，0.2A～6A区段应保持线性关系，额定负载下的变比误差应小于3%，一次侧零序电流为400A时，二次输出电流有效值不小于6A。为提高机械强度，将CT本体用环氧数脂浇铸为一体。

     内置2只（A、C相）单相CT供相电流保护使用，变比为600/1。

5.4 电压互感器

     变比为10000V/220V，容量50VA，局部放电下于10pC,控制装置的操作电源及低电压元件均为PT二次提供。
