概述

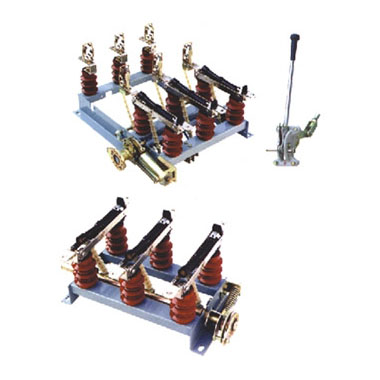

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
用途

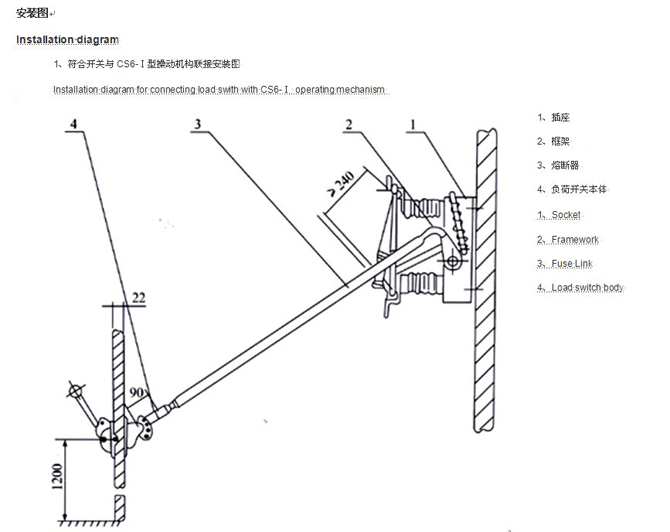

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关)，适用于50Hz，额定电压6-12KV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-Ⅰ型手动操作机构，本产品专用的CS□手动机构。
It is used in the network of 50Hz rated voltage 6-12KV for breaking load、over-load and short-circuit current , It is equipped with CS6-Ⅰ type handle operating mechanism. It is for the CS□ handle mechanism.

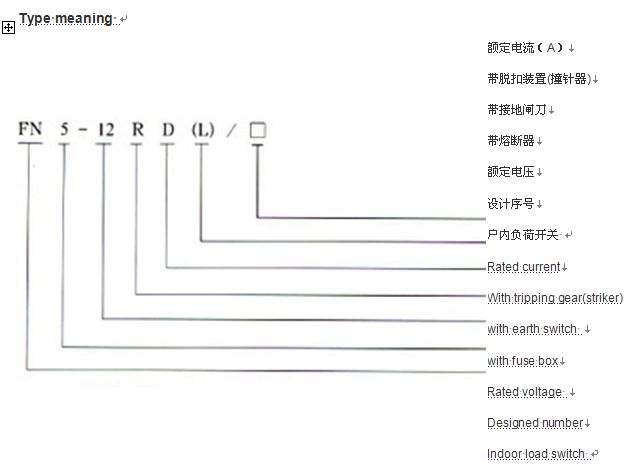

型号含义
使用环境
1、海拔不超过1000米； 2、周围空气温度 上限 +40oC 下限-25oC； 3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)； 4、周围空气应不受腐蚀性、可燃性气体等明显污染； 5、无经常性的剧列运动；
技术参数
外形图

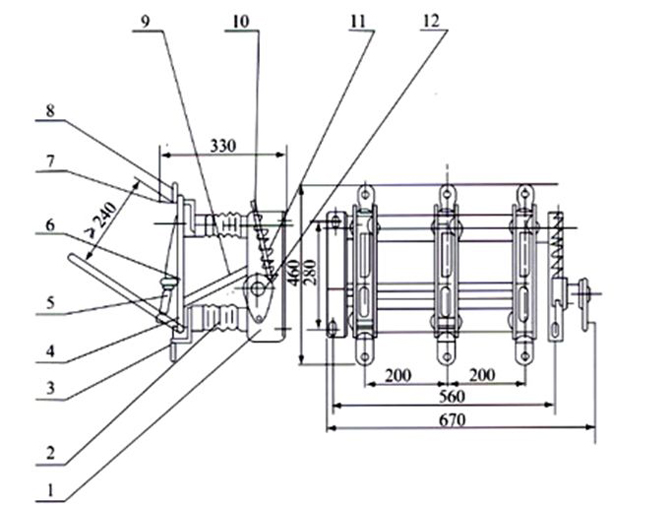

FN5-12D户内交流高压负荷开关
1、框架 2、支柱绝缘子 3、支座接线座 4、刀片 5、灭弧管 6、扭簧及扭簧销轴 7、导向片 8、触座接线板 9、拉杆 10、负荷开关转轴 11、弹簧储能机构 12、操作机构

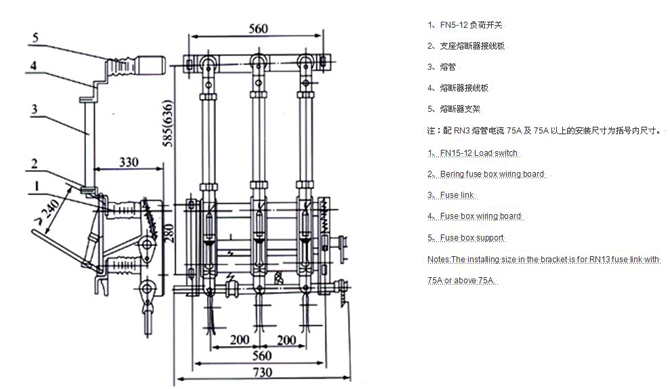

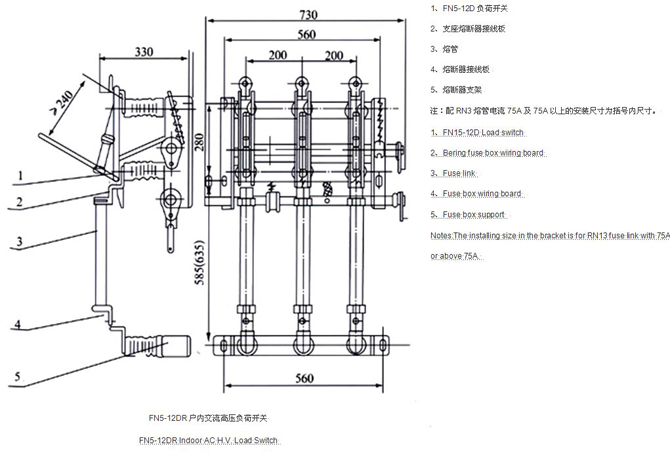

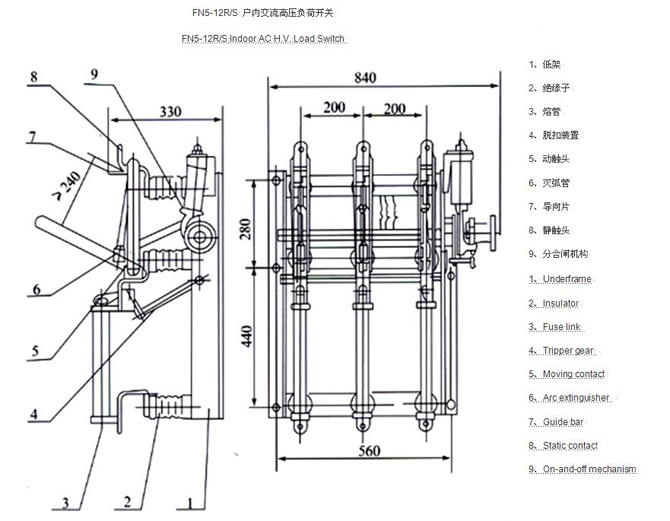

外型图
|
