一产品概述
GW8-40.5/72.5/126Ⅰ系列单柱单臂直抡式户外三相高压交流中性点隔离开关，供在无载荷情况分合变压器中性点联线之用。

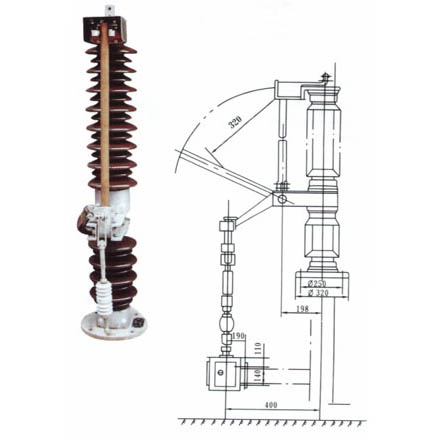

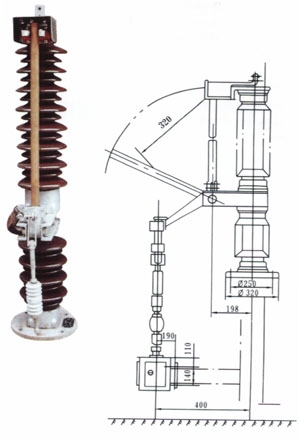

GW8Ⅰ系列高压交流中性点隔离开关为单极单柱式结构，主要由底座、支柱绝缘子、导电回路、操动机构等组成。闸刀装在支柱绝缘子的下部，静触头装在支柱绝缘子的上部。分闸时闸刀与正上方的静触头间形成竖直方向的绝缘断口。合闸动作时，闸刀在竖直平面内做旋转运动，直至打入静触头，正确啮合。
中性点隔离开关即可配用CJTKB完善化改进型电动机构，也可配用CS17完善化改进型手动机构。
二 产品特点
1. 采用自力型触指和新型触指触座结构，避免原结构不利于稳定通流的缺点，将触指弹簧绝缘，避免弹簧因长期发热而失效；
2. 采用180°操动机构，分合闸位置主动拐臂均处于死点位置，有效的确保闸刀处于分合闸位置时的可靠性；
3． 所有传动轴销采用不锈钢材质，转动环节采用无油轴承和绝缘无油轴承，传动关节采用关节轴承，确保产品长期转动灵活轻便；
4. 主地刀机构与本体连接的垂直连杆由现场焊接改为U型螺栓与抱箍的连接方式，可实现无级调节，取消现场施焊和配钻，方便用户现场安装、调试、拆卸及维护，又可避免因焊接所引起的锈蚀。
三 使用环境条件
1.海拔不超过2000m，252kV产品为不超过海拔2500m,363kV产品为不超过海拔3000m；
2.环境温度为-50℃～+50℃；
3.风压不超过700Pa；
4.地震烈度不超过9度；
5.覆冰厚度不超过20mm；
6.安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。
四 产品分类及技术参数
1.产品的分类
按电压等级分为: 40.5kV、72.5 kV、126kV；
按配用操动机构分为：配用CS17IV型手动机构、配用CJTKB型电动机构
2.主要技术参数见下表
|
技术参数
|
GW8-40.5Ⅰ
|
GW8-72.5Ⅰ
|
GW8-126Ⅰ
|
|
额定电压kV
|
40.5
|
72.5
|
126
|
|
额定电流A
|
630，1250
|
|
额定峰值耐受电流kA
|
63，100
|
|
额定短时耐受电流kA
|
25，40
|
|
额定短路持续时间s
|
4，4
|
|
额定短时工频耐受电压kV
|
110/125*
|
178/200*
|
230/260*
|
|
额定雷电冲击耐受电压（1.2/50μs峰值）kV
|
190/215*
|
282/318*
|
550/625*
|
|
额定端子静态机械负荷N
|
水平纵向
|
1000
|
1000
|
1250
|
|
水平横向
|
750
|
750
|
750
|
|
垂直力
|
1000
|
1000
|
1000
|
|
机械寿命
|
3000次
|
|
无线电干扰水平μV
|
不大于500
|
|
CJTKB电动机构分合闸时间s
|
5±1
|
|
