概述

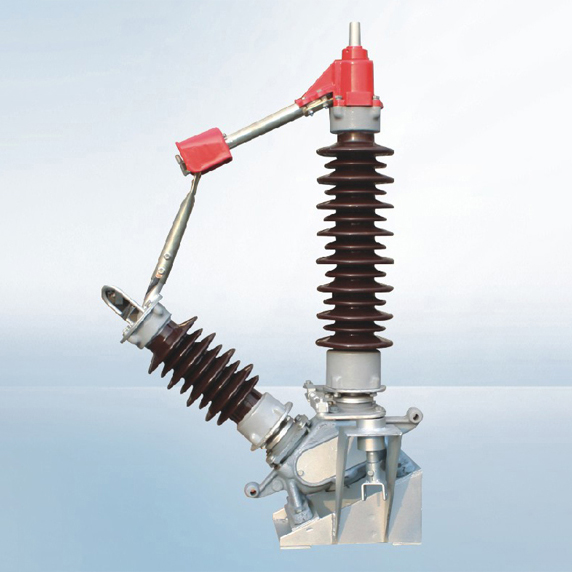

隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17-G手动操作机构，也可配用CJ6电动机构。

产品特点

1）隔离开关采用双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性；
2）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干枯，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

主要技术参数

结构特点

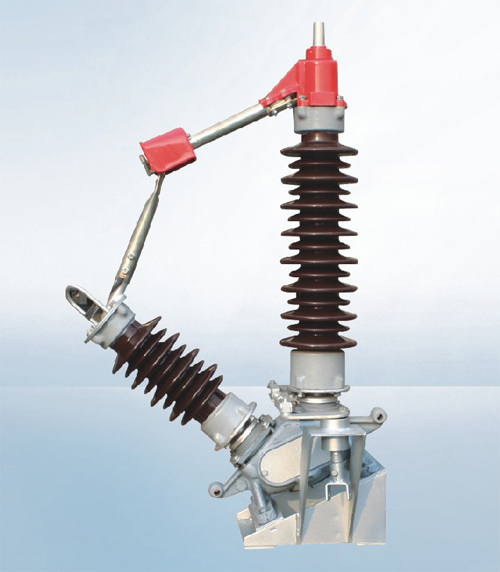

GW13系列为中性点隔离开关，单相式结构，它由底座、支柱绝缘子、导电杆、触头和接线板等部分组成。该产品零部件80%可与GW5型隔离开关共用。
CS17-G型手里操动机构分3种：带有辅助开关8级，电磁锁和信号灯的为G4型，带有辅助开关8级的为G5型；不带电器元件的为G6型或CS17、电动CJ6机构。

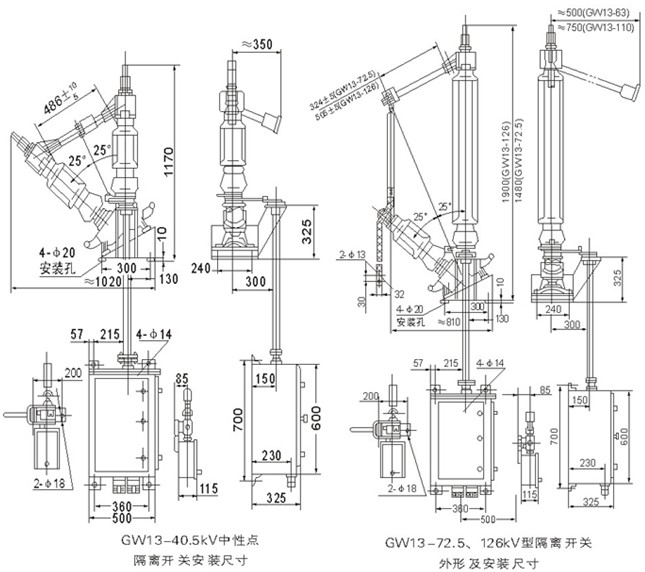

外形及安装尺寸
