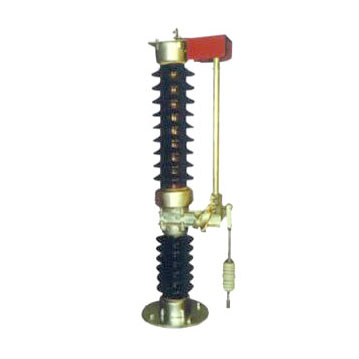

GW8系列户外高压隔离开关

一、概述

GW8型户外交流高压中性点隔离开关是用于三相交流50HZ的户外高压电气设备，供带电线路在无载荷的情况下，分合变压器中性点对地连线之用。
1、为单极单断口结构的隔开关，主要包括：底座，支柱绝缘子，接线座，左触头装配，右触头装配等部分组成。
2、在操动机构的带动下，通过基座底部拐臂，拉杆，伞齿轮可分别使两支柱绝缘子转动，以实现分合闸操作，分闸后有明显可见断口，操动机构配有辅助开关，在分、合闸终止时，将相应的触点断开或闭合，可发出相应的分，合信号。
3、性能可靠安装维护方便：结构简单，通流能力强。
4、配用电动机构或手动机构，可附装电磁锁。

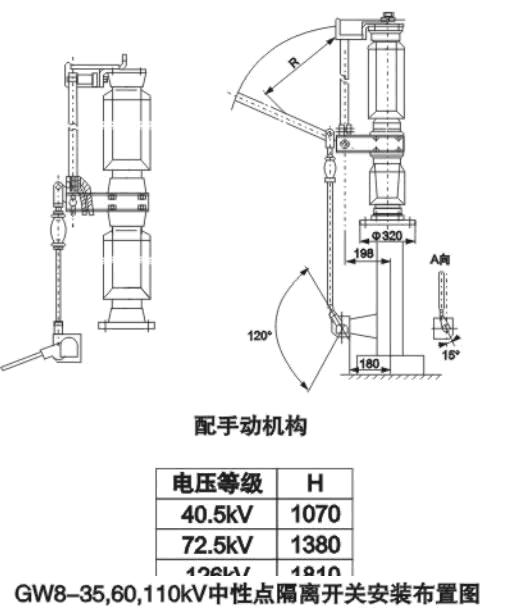

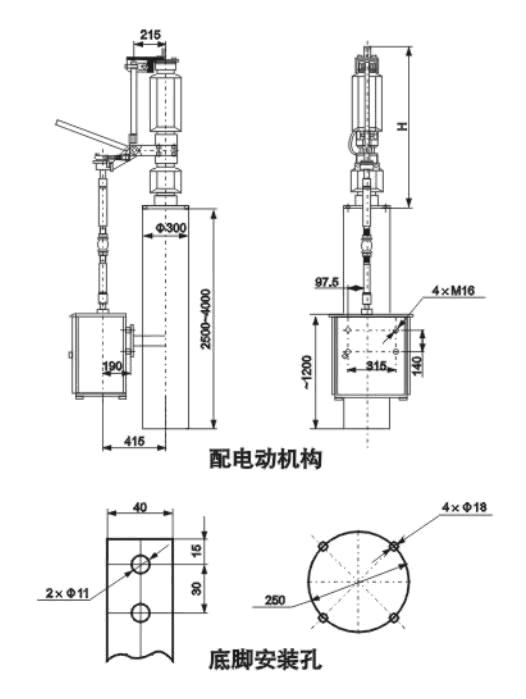

二、外形安装尺寸
