FN5-12系列户内高压负荷开关及熔断器组合电器

电话：15067800862

详细信息

概述

Summary

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。

该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。

It is designed and developed by our own company by bringing in international advanced technology, considering our own country’s specificpower supply. It performances meet IEC420 《AC H.V Load Switch with Fuse》(1990 Edition) and GB3804 《3-63KV AC H.V.Load Switch》after strict test and long-time operating. compared to product of the kind in the foreign country , its technical parameter has reached the international level with the features of small volume and light weight. Can be used in package substation and ring network cebin . It is used widely in 12KV distribution network to protect the equipment againet working without phase.

The sucess of the product fills the domestic gap ,with functions of switch、isolating and earthing.

用途

Use

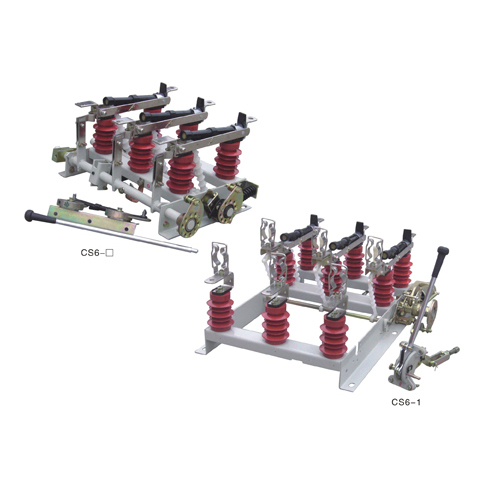

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关)，适用于50Hz，额定电压6-12KV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-Ⅰ型手动操作机构，本产品专用的CS□手动机构。

It is used in the network of 50Hz rated voltage 6-12KV for breaking load、over-load and short-circuit current , It is equipped with CS6-Ⅰ type handle operating mechanism. It is for the CS□ handle mechanism.

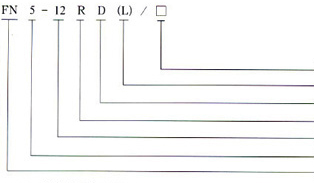

型号含义

Type meaning

额定电流（A）
带脱扣装置(撞针器)
带接地闸刀
带熔断器
额定电压
设计序号
户内负荷开关

Rated current
With tripping gear(striker)
with earth switch
with fuse box
Rated voltage
Designed number
Indoor load switch

使用环境

Serviec Condition

1、海拔不超过1000米；
2、周围空气温度上限 +40^oC 下限-25^oC；
3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25^oC)；
4、周围空气应不受腐蚀性、可燃性气体等明显污染；
5、无经常性的剧列运动；

1、The altitude does not exceed 1000m.
2、The ambient air temperatrue : Max:+40^oC. Min:-10^oC.
3、The relatire humidity of air Daily average ≤95% . Monthly average ≤90% (temperature:25^oC)
4、The ambient air should not be obviously polluted by corrosivity and the flammability gas.Etc.
5、The working situation without frequent violent.

技术参数

Technical parameter

1、负荷开关-熔断组合电器的技术参数见下表：

Technical parameter of Load Swith Fuse box （please see the table）

序号 Number	名称 Name	单位 Unit	参数 Parameter
1	额定电压 Rated voltage	KV	12
2	最高工作电压 Max.working voltage	KV	12
3	额定频率 Rated frequency	Hz	50
4	额定电流 Rated voltage	A	100
5	额定短路开断电流 Rated short-circuit switch-off current	KA	50
6	1min 工频耐受电压（有效值）对地、相间/隔离断口 1min power frequency withstand voltage(value) to ground、interphase/ isolation break	KA	42/48
7	雷电冲击耐受电（压峰）值对地、相间/隔离断口 Lighting impulse resisting voltage (peak) to ground、interphase/isolation break	KV	75/85
8	熔断件撞击输出能量 Fuse link striking output energy	Kg	≈5

2、组合电器所配负荷开关的技术参数见下表。

Technical parameter of load switch with switch with fuse vox (please see the table)

序号 Number	名称 Name	单位 Unit	参数 Parameter
1	额定电压 Rated voltage	KV	12
2	最高工作电压 Max.working voltage	KV	12
3	额定频率 Rated frequency	Hz	50
4	额定电流 Rated voltage	A	630
5	额定负载有功负载开断电流 Rated power load switch-off current	A	630
6	5%额定有功负载开断电流 5%Rated power load switch-off current	A	31.5
7	额定电容开断电流 Rated capacity switch-off current	A	10
8	额定电感开断电流 Rated iductacne switch-off current	A	40
9	额定转移电流 Rated transfer current	KA	1.3
10	额定短时耐受电流 Rated short-time withstand current	KA	20
11	额定峰值耐受电流 Rated peak withstand current	KA	50
12	机械寿命 Mechanical life	次	2000

外形图

Appearance diagram

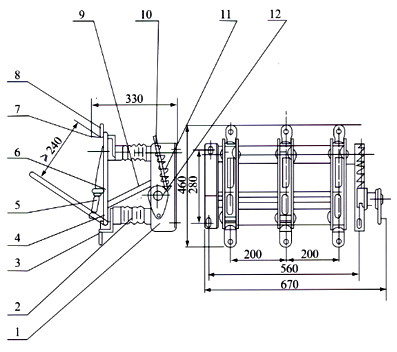

	1、框架 2、支柱绝缘子 3、支座接线座 4、刀片 5、灭弧管 6、扭簧及扭簧销轴 7、导向片 8、触座接线板 9、拉杆 10、负荷开关转轴 11、弹簧储能机构 12、操作机构 1、Framework 2、Post insulator 3、Bearing wiring board 4、Blade 5、Arc extinguisher 6、Torsional spring and its pin bearing 7、Guide bar 8、Wring board 9、Draw bar 10、Load switch moving bearing 11、Spring energy-storing mechanism 12、Operating mechanism
FN5-12 户内交流高压负荷开关 FN5-12 Indoor AC H.V. Load Switch

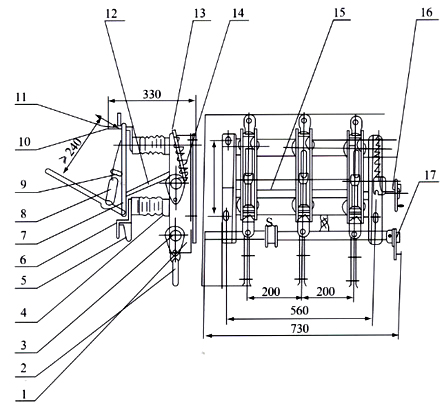

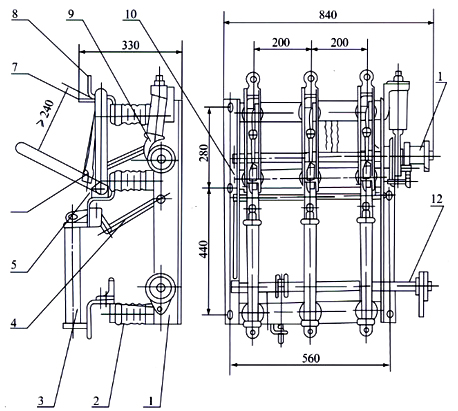

	1、框架 2、接地刀片 3、接地开关轴 4、支柱绝缘子 5、接地转轴 6、支座接地板 7、刀片 8、灭弧管 9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆 13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构 1.Framework 2.Earth blade 3.Earth switch moving bearing 4.Post insulator 5.Earth moving bearing 6.Bearing wiring board 7.Blade 8.Arc extinguisher 9.Draw spring and torsional spring’s pin bearing 10.Guide bar 11.wiring board 12.Draw bar 13.Load switch moving bearing 14.Load switch spring energy-storing mechanism 15.Earth switch spring energy-storing mechanism 16.Load switch operating mechanism 17.Earth switch operating mechanism
FN5-12D户内交流高压负荷开关 FN5-12D Indoor AC H.V. Load Switch

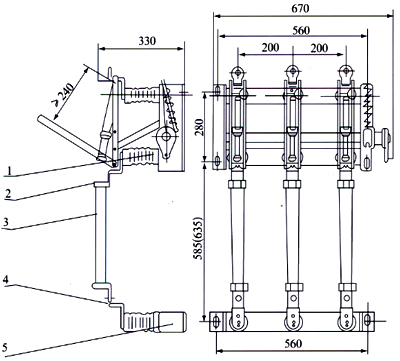

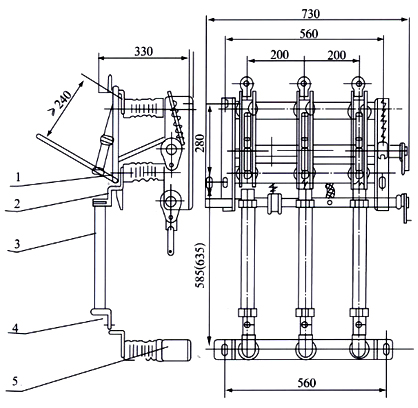

	1、FN5-12负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12 Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12R 户内交流高压负荷开关 FN5-12R Indoor AC H.V. Load Switch

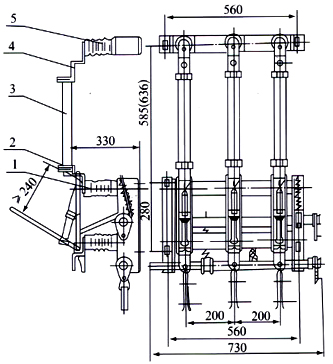

	1、FN5-12D负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12D Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12DR户内交流高压负荷开关 FN5-12DR Indoor AC H.V. Load Switch

外型图

Apearance diagram

	1、FN5-12负荷开关 2、支座熔断器接线板 3、熔管 4、熔断器接线板 5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。 1、FN15-12 Load switch 2、Bering fuse box wiring board 3、Fuse link 4、Fuse box wiring board 5、Fuse box support Notes:The installing size in the bracket is for RN13 fuse link with 75A or above 75A.
FN5-12R/S 户内交流高压负荷开关 FN5-12R/S Indoor AC H.V. Load Switch

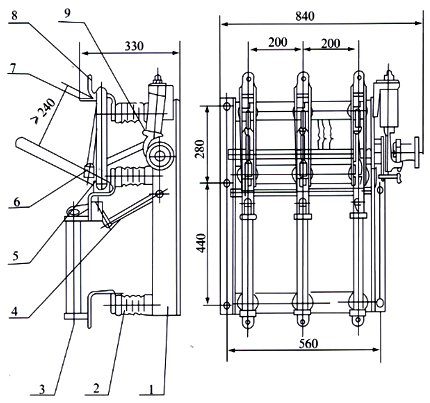

	1、低架 2、绝缘子 3、熔管 4、脱扣装置 5、动触头 6、灭弧管 7、导向片 8、静触头 9、分合闸机构 1、Underframe 2、Insulator 3、Fuse link 4、Tripper gear 5、Moving contact 6、Arc extinguisher 7、Guide bar 8、Static contact 9、On-and-off mechanism
FN5-12R(L)户内交流高压负荷开关 FN5-12R(L) Indoor AC H.V. Load Switch
	1、底架 2、绝缘子 3、熔管 4、脱扣装置 5、动触头 6、灭弧管 7、导向片 8、静触头 9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关 1.Underframe 2.Insulator 3.Fuse link 4.Tripper gear 5.Moving contact 6.Arc extinguisher 7.Guide bar 8.Static contact 9.On-and-off mechanism 10.Interlock gear 11.Load switch operating mechanism 12.Earth switch
FN5-12RD(L)户内交流高压负荷开关 FN5-12RD(L)Indoor AC H.V. Load Switch

安装图

Installation diagram

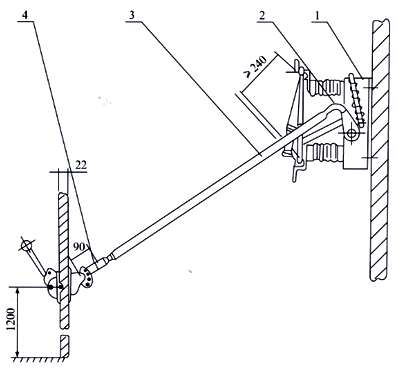

1、符合开关与CS6-Ⅰ型操动机构联接安装图

Installation diagram for connecting load swith with CS6-Ⅰ operating mechanism

1、插座
2、框架
3、熔断器
4、负荷开关本体

1、Socket
2、Framework
3、Fuse Link
4、Load switch body

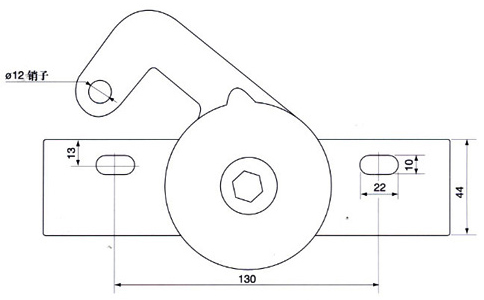

操作机构开孔尺寸图

The size diagram of operating mechanism

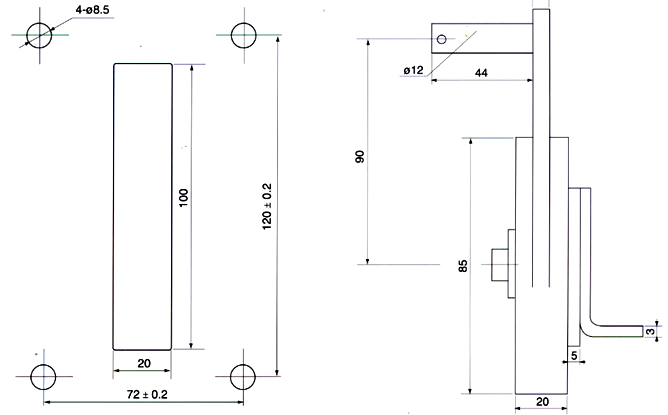

Cs6操动机构开孔尺寸图 The size diagram of Cs6 operating mechanism	CS□操动机构开孔尺寸图（侧面） The size diagram of Cs□ operating mechanism (Side)

CS□操动机构开孔尺寸图（正面）
